随著鹵代烷(哈龍)滅火設備的逐步淘汰,世界各國普遍關注關于保護大氣臭氧層的 《維也納公約》、《蒙特利爾議定書》等國際公約。各種潔淨氣體滅火劑或者滅火設備相繼 湧現,其中IG541氣體滅火劑滅火是性能比較優秀的一種。其滅火劑是由氮氣(N2)、氩氣 (Ar )和二氧化碳(C02 )按一定的質量比混合而成的純天然的潔淨氣體滅火劑,由于這些 氣體都是在大氣層中自然存在,來源豐富,因此,它對臭氧層的耗損潛能值(ODP)爲零,也不會對地球的“溫室效應”産生影響,更不會産生具有長久的大氣壽命的化學物質。該滅火劑屬于惰性氣體滅火劑。它無毒、無色、無味、無任何殘留物、無腐蝕性及不導電,更不支持燃燒,又不與大部分物質發生反應,滅火後重歸于自然,被人們稱爲“純天然 的綠色消防産品”,是理想的鹵代烷滅火劑的替代産品之一。
IG541氣體滅火機理屬于物理滅火方式,滅火設計濃度不大于43%,在該濃度下對人體是安全無害的,其釋放後将燃燒區中氧的含量降至約 12.5%,實現窒息滅火。同時又把二氧化碳的含量升至約4%,加快人的呼吸速率和吸收氧氣的能力,從而補償環境氣體中氧氣的較低濃度。
該設備按照GB 25972-2010《氣體滅火系統及部件》進行設計、生産、制造。具有功能完善,工作性能可靠、造型美觀、操作維修方便等特點。
應用場所
1.金融系統的金庫、傳票房; 2.計算機房、郵電通信大廈、調控中心;
3.科研所、試驗室、試驗中心、計量研究所; 4.機場、地鐵車站、火車站、汽車站;
5.博物館、珍寶塔、圖書館、文物館、檔案館; 6.廣播電視中心、電視塔、電視台、物業大廈;
7.電力調度中心、供電局、發電廠、變電站; 8.發電機房、配電房、變壓器室、電纜井、電纜溝;
9.汽輪機房、燃氣鍋爐; 10.儲運中心、倉庫、可燃物儲存間。

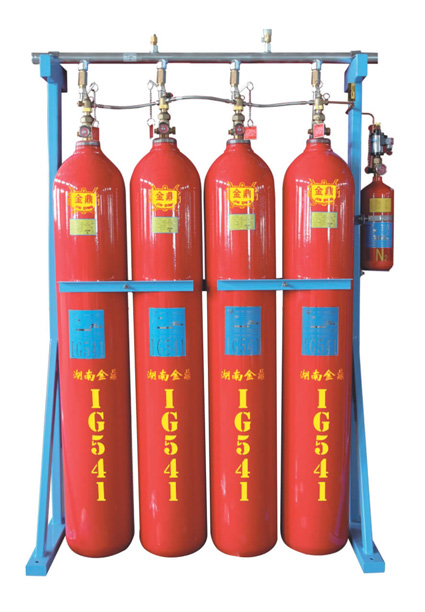

産品規格:QMH15/80 QMH15/90
産品應用手冊
2 應用及配置設計
工程應用中,IG541氣體滅火設備是作爲滅火子系統與火災探測器、火災報警控制器等組成的火災探測報警控制子系統進行聯動,組成具有自動探測、報警、滅火功能的滅火系統。
針對不同的場所、對象,其配置設計遵偱現行GB 50370《氣體滅火系統設計規範》要求,由具備資質的設計單位進行。
2.1 适用範圍
2.1.1 IG541氣體滅火系統可以撲救下列火災:
1)電氣火災;
2)固體表面火災;
3)液體火災;
4)滅火前能切斷氣源的氣體火災。
2.1.2 IG541氣體滅火系統不應用來撲救以下火災:
1)硝化纖維、硝酸鈉等氧化劑或含氧化劑的化學制品火災;
2)鉀、鎂、鈉、钛、锆、鈾等活潑金屬火災等;
3)氫化鉀、氫化鈉等金屬氫化物火災;
4)過氧化氫、聯胺等能自行分解的化學物質火災;
5)可燃固體物質的深位火災。
2.1.3 IG541氣體滅火系統典型适用場所:
1)金融系統的金庫、傳票房;
2)計算機房、郵電通信大廈、調控中心;
3)科研所、試驗室、試驗中心、計量研究所;
4)機場、地鐵車站、火車站、汽車站;
5)博物館、珍寶塔、圖書館、文物館、檔案館;
6)廣播電視中心、電視塔、電視台、物業大廈;
7)電力調度中心、供電局、發電廠、變電站;
8)發電機房、配電房、變壓器室、電纜井、電纜溝;
9)汽輪機房、燃氣鍋爐;
10)儲運中心、倉庫、可燃物儲存間。
2.2 主要性能參數
工作溫度範圍 (℃) | 滅火劑瓶組貯存壓力(MPa) | 滅火劑瓶組容積(L) | 最大 充裝 壓力 (MPa) | 最大工作壓力(50℃時MPa) | 最小工作壓力(0℃時MPa) | 最大噴射時間 | 驅動氣體瓶組貯存壓力(MPa) | 啓動 電源 | 啓動方式 |
0~50 | 15 | 80、 90 | 15 | 17.2 | 13.6 | 60 | 6.0 | DC24V 1.6A | 自動;電氣手動;機械應急手動 |

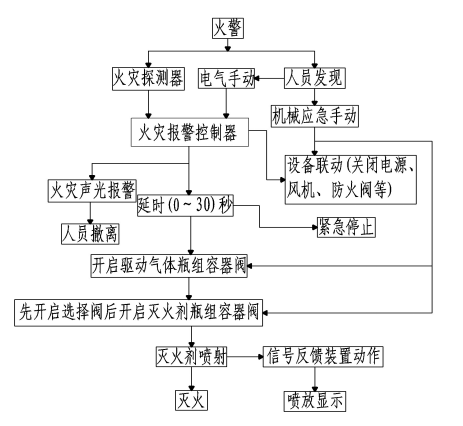

2.3.2 啓動方式
⑴自動控制
将火災報警控制器上的控制方式選擇鍵撥到“自動”位置時,滅火系統處于自動控制狀态。當防護區發生火情,火災探測器發出火災信号,火災報警控制器即發出聲、光報警信号,同時發出聯動指令,關閉連鎖設備,經過一定延時時間(0~30秒可調,此時間内防護區人員必須全部撤離),發出滅火指令,打開驅動氣體瓶組容器閥釋放驅動氣體,驅動氣體再打開相應的選擇閥和滅火劑瓶組容器閥,釋放滅火劑,實施滅火。
⑵電氣手動控制
将火災報警控制器上的控制方式選擇鍵撥到“手動”位置時,滅火系統處于手動控制狀态。當防護區發生火情,可按下手動控制盒或控制器上啓動按鈕即可按規定程序啓動滅火系統釋放滅火劑,實施滅火。在自動控制狀态,仍可實現電氣手動控制。
緊急停止:在系統啓動延時時間内而發現有異常情況,不需啓動滅火系統進行滅火時,可按下手動控制盒或火災自動報警氣體滅火控制設備的緊急停止按鈕,即可阻止火災報警控制器發出滅火指令,終止系統的啓動。
⑶機械應急手動操作
當防護區發生火情,前兩種方式失效的情況下,工作人員應采取機械應急手動操作啓動滅火系統。
操作方法:拔出相應驅動氣體瓶組容器閥上電磁型驅動裝置上的手動保險夾,壓下手柄即可打開驅動氣體瓶組容器閥即可釋放驅動氣體,啓動系統實施滅火。若驅動氣體瓶組失效,這時應首先打開相對應防護區的選擇閥,扳動選擇閥上的手柄,敞開壓臂,打開選擇閥,再打開該防護區的滅火劑瓶組容器閥上的先導閥手動手柄開啓容器閥,釋放滅火劑,實施滅火。
注意:啓動系統前,應先确保人員撤離防護區,關閉通風設備。
2.4 系統組成
根據使用要求,滅火系統分爲組合分配系統和單元獨立系統。

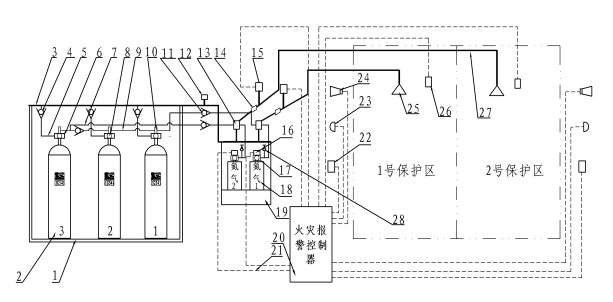

2.4.1 組合分配系統
組合分配系統是數個滅火劑瓶組組成的一套氣體滅火劑儲存裝置通過管網的選擇分配,保護兩個或兩個以上的防護區的滅火系統。

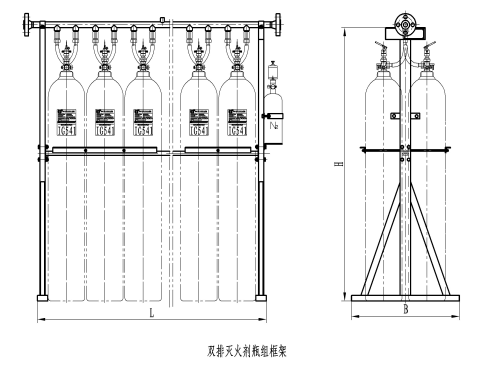

圖一
1.滅火劑瓶組框架 2.滅火劑瓶組容器 3.集流管 4.單向閥 5.高壓金屬連接軟管 6.滅火劑瓶組容器閥7.驅動氣體管路 8.壓力表 9.連接管 10.先導閥 11.單向閥 12.安全洩放裝置 13.選擇閥 14.減壓裝置 15.信号反饋裝置 16.電磁型驅動裝置 17.驅動氣體瓶組容器閥 18.驅動氣體瓶組容器 19.驅動氣體瓶組框架 20.火災報警控制器 21.電氣控制線路 22.手動控制盒 23.放氣指示燈 24.聲光報警器 25.噴嘴 26.火災探測器 27.滅火劑輸送管路 28.低洩高封閥

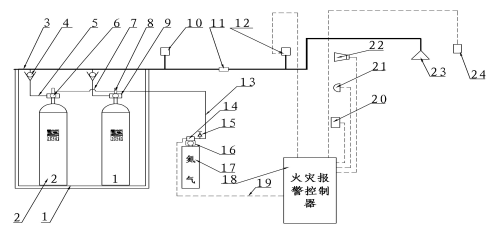

圖二
1.滅火劑瓶組框架 2.容器 3.集流管 4.單向閥 5.高壓金屬連接軟管 6. 壓力表 7.連接管 8. 先導閥 9. 滅火劑瓶組容器閥 10.安全洩放裝置 11.減壓裝置 12.信号反饋裝置 13. 驅動氣體管路 14.電磁型驅動裝置 15.低洩高封閥 16.驅動氣體瓶組容器閥 17.驅動氣體瓶組容器 18.火災報警控制器 19.電氣控制線路 20.手動控制盒 21.放氣指示燈 22.聲光報警器 23.噴嘴 24.火災探測器
3 系統的維護和管理
3.1 系統投入使用後,應根據現行的GB 50263《氣體滅火系統施工及驗收規範》要求及産品特點建立完善的維護管理制度。
3.2系統的維護管理人員應經過專門培訓,并經考試合格後才能上崗。
3.3各部件的操作維護詳見後面章節相關條款。
3.4系統實施啓動或噴放後,應立即通知我公司進行維護,以保證系統恢複正常工作狀态。
4 滅火設備
IG541氣體滅火設備包括滅火劑瓶組、驅動氣體瓶組、單向閥、選擇閥(适用于組合分配系統)、驅動裝置、集流管、連接管、噴嘴、信号反饋裝置、安全洩放裝置、壓力表、低洩高封閥、管路管件等。

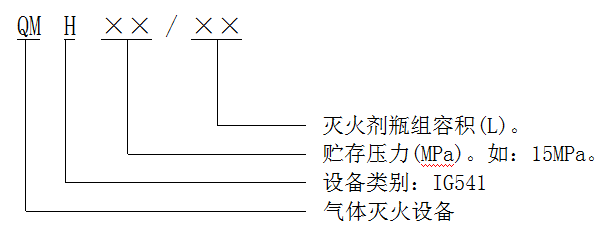

4.1 型号編制
4.2 标記示例
示例:QMH15/80
表示爲滅火劑瓶組容積爲80L,貯存壓力爲15MPa的IG541氣體滅火設備。
4.3 主要零部件
4.3.1 滅火劑瓶組
4.3.1.1 組成
滅火劑瓶組是由滅火劑儲存容器(見圖三、圖五)、容器閥(見圖四)、誤噴射防護帽、滅火劑、瓶組銘牌、壓力表等組成。
圖三
主要性能參數
型号規格 | HMP80/15 | HMP90/15 |
工作溫度範圍(℃) | 0~+50 |
容器公稱容積(L) | 80 | 90 |
容器公稱工作壓力(MPa) | 17.2 |
瓶組外徑D(mm) | φ279 | φ325 |
瓶組高度H(mm) | 1728 | 1448 |
容器閥型号規格 | HRF14/17.2 |
貯存壓力(MPa) | 15 |
最大工作壓力(MPa) | 17.2 |
最大充裝壓力(MPa) | 15 |
滅火劑 | IG541 |
容器安全洩放裝置的動作壓力(MPa) | 23±1.15 |
⑴容器閥
圖四
主要性能參數
型号規格 | 最大工作壓力(MPa) | 水壓強度試驗壓力(MPa) | 氣密性試驗壓力(MPa) | 公稱通徑 | 安全膜片爆破壓力(MPa) |
HRF14/17.2 | 17.2 | 25.8 | 17.2 | φ14 | 23±1.15 |
⑵容器
圖五
主要性能參數
容積 (L) | 公稱工作壓力(MPa) | 水壓強度試驗壓力(MPa) | 氣密性試驗壓力(MPa) | H mm | D mm |
80 | 17.2 | 25.8 | 17.2 | 1630 | φ279 |
90 |
|
|
| 1350 | φ325 |
4.3.1.2 用途及工作原理
滅火劑瓶組用來儲存IG541氣體滅火劑,容器閥是通過與其配套的先導閥(見圖六)來實現氣動和人工機械開啓,完成釋放滅火劑的功能。
容器閥上設計安裝有膜片式安全洩放裝置、誤噴射防護帽、壓力表。
膜片式安全洩放裝置是瓶組的超壓保護裝置,當瓶組内部壓力達到設計規定動作壓力,其洩壓膜片将自動爆破洩放瓶組内氣體,達到釋放壓力的目的。
誤噴射防護帽安裝在容器閥出口上,是爲了防止容器未得到可靠固定前,避免由于誤操作造成的誤噴放使得容器劇烈移動發生人員傷害或财産損失。
壓力表用于檢測和反映瓶組内部壓力。
4.3.1.3 使用維護和操作說明
投入使用後,應嚴格按現行GB 50263《氣體滅火系統施工及驗收規範》要求進行日常和定期維護。
⑴誤噴射防護帽出廠時配裝,以避免瓶組在轉運期間各種原因導緻的誤噴放造成安全事故,因此瓶組未聯接管路前或維修檢查需斷開管路時應安裝該防護帽,拆下的防護帽應注意保存和保管。
⑵壓力檢測及壓力表開關操作說明:
a)瓶組出廠時壓力表開關(活塞組件)處于關閉狀态。此狀态下,壓力表的讀數不能反應瓶組内部真實壓力值。
b)工程安裝調試完畢,請将壓力表開關處于常開狀态。操作方法:用内六角扳手逆時針方向緩慢旋松(0.5~0.8圈)打開壓力表開關,壓力表指針将緩慢擺動直至最後停止不動(該位置讀數即爲瓶組内部實時壓力值),完成後請用扳手将安全帽旋緊。
C)拆卸和安裝安全帽時應注意不要遺漏紫銅墊,安裝時應用扳手旋緊,防止氣體洩漏。
d)拆卸壓力表前必須順時針旋緊關閉壓力表開關。
⑶滅火劑充裝方法:滅火劑的充裝必須由具有資質且國家認可的單位進行充裝,必須與我公司聯系,不得随意充裝。
滅火劑的充裝必須嚴格按照規定和工藝進行,充裝前容器、容器閥和瓶組均必須經過檢測和預處理,合格後方能進行滅火劑的充裝。壓力表接口爲充裝口(充裝前需先打開壓力表開關),滅火劑充裝至規定要求重量,充裝完畢關閉壓力表開關。
⑷當發生以下情況,瓶組必須返廠進行維修:
a)瓶組壓力值下降超過設計值的10%或指針降至紅區時。
b)瓶組的使用超過規定的期限。
c)瓶組啓動釋放。
⑸容器使用維護應按照國家質檢總局現行《氣瓶安全監察規程》的規定進行。
警告用語:瓶組内充裝有高壓氣體。瓶組應設置在陰涼幹燥處,防止曝曬和雨淋,防止碰撞,非專業充裝單位嚴禁充裝,非專業人員嚴禁動用閥門。
4.3.2 先導閥
圖六
主要性能參數
型号規格 | 水壓強度試驗壓力(MPa) | 氣密性試驗壓力(MPa) | 手動操作力(N) |
XDF-8 | 9.9 | 7.26 | ≤150 |
4.3.2.1 用途及工作原理
先導閥安裝在滅火劑瓶組的容器閥(見圖四)上,具有氣動和人工機械操作功能。
氣動工作原理:驅動氣體瓶組釋放驅動氣體,通過驅動氣體管路進入先導閥,推動先導閥内活塞使頂刀下行刺破容器閥上的密封膜片,開啓容器閥,噴放滅火劑。
人工機械操作:拔出保險銷,壓下手柄即可打開容器閥。
4.3.2.2使用維護和操作說明
(1)保險銷系機械手動限制保險,防止人爲或機械誤動作啓動容器閥造成事故,非人工機械操作保險銷禁止拆除。
(2)安裝後,應定期維護檢查,如無異常情況,方可繼續使用。
4.3.3 驅動氣體瓶組
4.3.3.1 組成
驅動氣體瓶組是由驅動氣體儲存容器(見圖七、圖九)、容器閥(見圖八)、誤噴射防護帽、驅動氣體、瓶組銘牌、壓力表等組成。

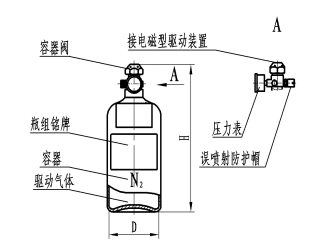

圖七
主要性能參數
型号規格 | EQP4/6 |
工作溫度範圍(℃) | 0~+50 |
容器公稱容積(L) | 4 |
容器公稱工作壓力(MPa) | 15 |
容器外徑D(mm) | φ140 |
瓶組高度H(mm) | 452 |
容器閥型号規格 | ERF6/6.6 |
貯存壓力(MPa) | 6 |
最大工作壓力(MPa) | 6.6 |
充裝壓力(MPa) | 6(20℃) |
驅動氣體 | 氮氣 |
容器安全洩放裝置的動作壓力(MPa) | 8.8±0.44 |
(1)容器閥

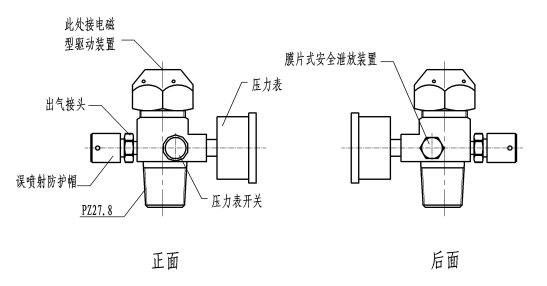

圖八
主要性能參數
型号規格 | 公稱工作壓力(MPa) | 水壓強度試驗壓力(MPa) | 氣密性試驗壓力(MPa) | 公稱通徑 (mm) | 安全膜片爆破壓力(MPa) |
ERF6/6.6 | 6.6 | 9.9 | 6.6 | 6 | 8.8±0.44 |
(2) 容器
圖九
主要性能參數
容積 (L) | 公稱工作壓力(MPa) | 水壓強度試驗壓力(MPa) | 氣密性試驗壓力(MPa) | L (mm) | D (mm) | 連接螺紋 |
4 | 15 | 9.9 | | 380 | φ140 | PZ27.8 |
4.3.3.2 用途及工作原理
驅動氣體瓶組用來儲存驅動氣體,容器閥是通過與其配套的電磁型驅動裝置(見圖十)來實現電動和人工機械開啓,完成釋放驅動氣體的功能。
容器閥上設計安裝有膜片式安全洩放裝置、誤噴射防護帽、壓力表。
膜片式安全洩放裝置是瓶組的超壓保護裝置,當瓶組内部壓力達到設計規定動作壓力,其洩壓膜片将自動爆破洩放瓶組内氣體,達到釋放壓力的目的。
誤噴射防護帽安裝在容器閥出口上,是爲了防止容器未得到可靠固定前,避免由于誤操作造成的誤噴放使得容器劇烈移動發生人員傷害或财産損失。
壓力表用于檢測和反映瓶組内部壓力。
4.3.3.3 使用維護和操作說明
投入使用後,應嚴格按現行GB 50263《氣體滅火系統施工及驗收規範》要求進行日常和定期維護。
(1)誤噴射防護帽出廠時配裝,以防止瓶組在轉運期間各種原因導緻誤啓動容器閥造成安全事故,因此瓶組未聯接管路前或維修檢查需斷開管路時應安裝該防護帽,拆下的防護帽應注意保存和保管。
(2)壓力檢測及壓力表開關操作:
a)瓶組壓力表開關平時處于常閉狀态。此狀态下,壓力表的讀數不能反應瓶組内部真實壓力值。
b)壓力檢測:逆時針方向緩慢旋松0.5~1圈壓力表開關,壓力表指針将擺動到最後停止不動,該位置讀數即爲瓶組内部實時壓力值。檢測完畢,必須順時針方向旋緊該壓力表開關,以防止壓力表長期受壓疲勞而洩漏。
(3)驅動氣體充裝方法:驅動氣體的充裝必須由具有資質單位進行充裝,必須與我公司聯系,不得随意充裝。
驅動氣體的充裝必須嚴格按照規定和工藝進行,充裝前容器、容器閥和瓶組均必須經過檢測和預處理,合格後方能進行充裝。壓力表接口爲充裝口(充裝前需先打開壓力表開關),充裝至規定要求壓力,充裝完畢應關閉壓力表開關。
(4)當發生以下情況,瓶組必須返廠進行維修:
a)瓶組壓力值下降超過設計值的10%或指針降至紅區時。
b)瓶組的使用超過規定的期限。
c)瓶組啓動釋放。
(5)容器使用維護應按照國家質檢總局現行《氣瓶安全監察規程》的規定進行。
警告用語:瓶組應設置在陰涼幹燥處,防止曝曬和雨淋,防止碰撞,非專業充裝單位嚴禁充裝,非專業人員嚴禁動用閥門。
4.3.4 電磁型驅動裝置
圖十
主要性能參數
型号規格 | 工作電壓 | 工作電流 | 驅動力 |
DQ75 | DC24V | 1.6A | 75N |
4.3.4.1 用途及工作原理
電磁型驅動裝置安裝在驅動氣體瓶組容器閥上,與外接控制設備連接,具有電動和人工機械操作功能。
電動工作原理:一旦有啓動電流輸入,将使其電磁鐵動作,頂刀下行刺破驅動氣體瓶組容器閥上的密封膜片,開啓容器閥。
人工機械操作:拔出保險夾,拍按手柄使頂刀移動,開啓容器閥。
4.3.4.2 使用維護和操作說明
(1)電磁型驅動裝置上安裝有保險銷,保險銷的作用是限制頂刀動作,防止各種誤操作造成滅火設備的誤啓動。故在進行系統調試和檢驗其電磁型驅動動作性能時,必須将電磁型驅動裝置從容器閥上拆下,拔出保險銷方能進行。爲防止誤操作,系統未驗收投入正常使用之前,保險銷禁止拆除。
(2)電磁型驅動裝置的手柄下安裝有保險夾,保險夾系機械手動限制保險,在系統正常工作狀态時,防止人爲或機械誤動作啓動滅火設備造成事故。非人工機械操作保險夾禁止拆除。
(3)安裝後,應定期維護檢查,如無異常情況,方可繼續使用。
4.3.5 單向閥
4.3.5.1 單向閥 HYD14/17.2

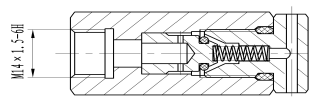

圖十一
主要性能參數
公稱通徑 (mm) | 最大工作壓力(MPa) | 水壓強度試驗壓力(MPa) | 氣密性試驗壓力(MPa) | 開啓壓力(MPa) |
14 | 17.2 | 25.8 | 17.2 | ≤0.25 |
4.3.5.1.1用途
該單向閥安裝于集流管與高壓連接軟管之間,用以控制滅火劑流向。
4.3.5.1.2 使用維護說明
該閥應定期維護檢查,無異常現象方可繼續使用。

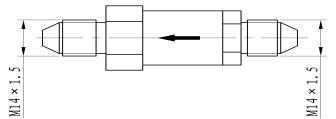

4.3.5.2 單向閥 EQD4/6.6
圖十二
主要性能參數
公稱通徑 (mm) | 最大工作壓力(MPa) | 水壓強度試驗壓力(MPa) | 氣密性試驗壓力(MPa) | 開啓壓力(MPa) |
4 | 6.6 | 9.9 | 6.6 | ≤0.2 |
4.3.5.2.1用途
該單向閥安裝于驅動氣體管路中,用以控制驅動氣流方向。
4.3.5.2.2 使用維護說明
因兩端接口螺紋一樣,安裝時應注意箭頭方向。
該閥應定期維護檢查,無異常現象,方可繼續使用。

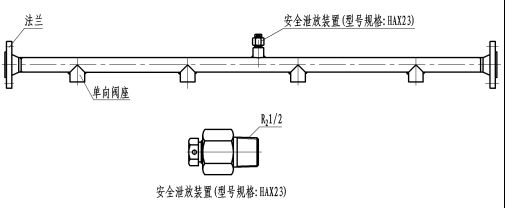

4.3.6 集流管
圖十三
主要性能參數
公稱通徑 | 公稱工作 壓力(MPa) | 水壓強度試驗壓力(MPa) | 氣密性試驗壓力(MPa) | 安全洩放裝置動作壓力(MPa) |
32、40、50、65、80、100、125、150 | 17.2 | 25.8 | 17.2 | 23±1.15 |

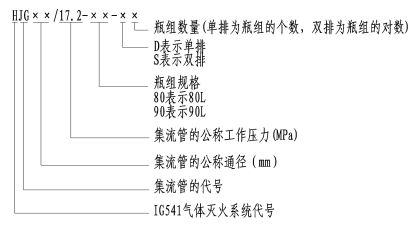

4.3.6.1 型号編制
4.3.6.2 用途
集流管用來彙集滅火劑瓶組釋放的滅火劑。其徑向入口處連接液流單向閥,管路兩端焊接法蘭,一端配法蘭蓋,一端與滅火劑輸送管或分配管相連。
安全洩放裝置安裝在集流管上,對管道起超壓保護作用。當管道中的壓力達到設計規定動作壓力時,安全膜片将自動爆破,洩放管道内氣體,達到釋放壓力的目的。
4.3.6.3 使用維護說明
集流管應定期維護檢查,每三年應做一次水壓強度試驗,試驗壓力爲25.8MPa,穩壓5min無洩漏、變形,方可繼續使用。
安全洩放裝置動作後應更換膜片,更換的膜片必須由本公司提供。
4.3.7 分配管與連接管
4.3.7.1 分配管用于組合分配系統中,入口通過通過法蘭與連接管連接,其徑向出口對應連接各防護區選擇閥,通過選擇閥控制滅火劑流向。
連接管是集流管與分配管之間、集流管與集流管之間的連接管道,其設計壓力爲17.2MPa,長度、結構形式根據集流管和分配管連接需要确定。
分配管由系統設計單位設計,其設計壓力爲17.2MPa,不同的工程項目,系統配置設計中,管徑大小按輸送滅火劑的最大量确定,分配管出口數量、出口直徑及需要的分配管長度根據設計選用選擇閥的數量和安裝尺寸确定。
公稱通徑 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
鋼管規格(外徑×壁厚)(mm) | φ42×5 | φ48×5 | φ60×5.5 | φ76×7 | φ89×7.5 | φ114×8.5 | φ140×9.5 | φ168×11 |
4.3.7.2 使用維護說明
分配管與連接管應定期維護檢查,每三年應做一次水壓強度試驗,試驗壓力爲25.8MPa,穩壓5min無洩漏、變形,方可繼續使用。

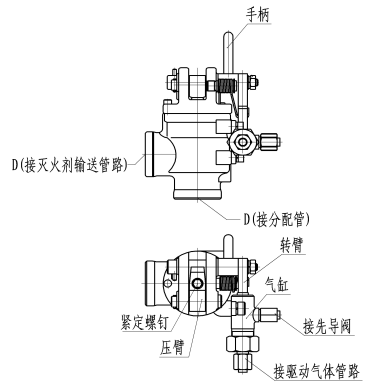

4.3.8 選擇閥
圖十四
主要性能參數
型 号 | 公稱通徑 mm | 最大工作壓力 (MPa) | 水壓強度試驗壓力(MPa) | 氣密性試驗壓力(MPa) | D |
HXZ32/17.2 | 32 | 17.2 | 25.8 | 17.2 | Rc11/4 |
HXZ40/17.2 | 40 | Rc11/2 |
HXZ50/17.2 | 50 | Rc2 |
HXZ65/17.2 | 65 | Rc21/2 |
HXZ80/17.2 | 80 | Rc3 |
HXZ100/17.2 | 100 | 法蘭連接 |
HXZ125/17.2 | 125 | 法蘭連接 |
HXZ150/17.2 | 150 | 法蘭連接 |
4.3.8.1 用途及工作原理
選擇閥安裝在分配管(圖十四)上,一端與所控制防護區的滅火劑輸送分支管網相連接,用于組合分配系統中。火災時,可通過氣動和機械操作打開選擇閥。系統正常工作時,選擇閥處于常閉狀态,驅動氣體通過選擇閥上的氣缸順序推動選擇閥的轉臂和先導閥的頂刀,先後打開選擇閥和滅火劑瓶組容器閥,從而開通防護區滅火劑輸送管路、啓動釋放滅火劑瓶組内滅火劑,通過噴嘴噴放實施滅火。
4.3.8.2 使用維護和操作說明
(1)需機械應急操作:打開手柄,敞開壓臂,即可将閥門打開。
(2)安裝後,應定期檢查,如無異常情況,方可繼續使用。
(3)選擇閥動作後,應經人工複位,檢查無異常情況,方可繼續使用。
4.3.9 減壓裝置
圖十五
主要參數
型号規格 | 公稱通徑DNm | 形式 | 孔徑φn(mm) |
HJYBn/m(n:減壓裝置中減壓孔闆的孔徑;m:減壓裝置的公稱通徑) | DN32 | 法蘭式 | 根據工程管網具體設計,利用軟件計算确定。 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
4.3.9.1 用途
減壓裝置是用來對儲瓶内釋放出來的高壓滅火劑進行減壓,以降低系統管網壓力,确保系統的安全,該裝置還可對系統的噴射時間進行調節,安裝在選擇閥出口的主管道上。減壓裝置通過内置孔闆實施減壓,孔闆孔徑由系統配置設計确定。
4.3.9.2 使用維護說明
工程焊接法蘭時,應将減壓裝置拆開,在管路上分别焊接法蘭,再進行組裝。
定期維護檢查,如無異常情況,方可繼續使用。
4.3.10 信号反饋裝置

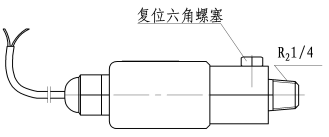

圖十六
主要性能參數
型号規格 | 最大工作壓力(MPa) | 水壓強度試驗壓力(MPa) | 氣密性試驗壓力(MPa) | 微動開關觸點容量 | 動作壓力(MPa) |
HXF0.8/17.2 | 17.2 | 25.8 | 17.2 | DC24V, 3A | 0.8±0.08 |
4.3.10.1 用途及工作原理
信号反饋裝置用于向滅火控制設備傳遞噴放信号,提供的是無源開關信号。信号反饋裝置安裝在選擇閥出口處(組合分配系統中)或集流管(單元獨立系統中)上,反饋信号線與滅火控制設備聯接。該裝置内部微動開關提供一對開關觸點,平時觸點開路,當相應防護區滅火劑釋放時,管路内壓力推動裝置内活塞使微動開關閉合,将噴放信号反饋給滅火控制設備。
4.3.10.2使用維護和操作說明
(1) 信号反饋裝置動作後,旋松複位六角螺塞放出氣體即可複位,複位後旋緊複位六角螺塞才可繼續使用。
(2) 信号反饋裝置應定期維護檢查,無異常現象方可繼續使用。
4.3.11 低洩高封閥
圖十七
主要性能參數
型号規格 | 最大工作壓力(MPa) | 水壓強度試驗壓力(MPa) | 關閉壓力(MPa) |
EDG0.2/6.6 | 6.6 | 9.9 | ≥0.2 |
4.3.11.1 用途
低洩高封閥具有低壓洩漏,高于一定壓力能關閉的功能。一般安裝在每一個驅動氣體瓶組附近的驅動氣體管路上,能防止由于驅動氣體瓶組的慢性洩漏造成氣體在驅動氣體管路内壓力積聚導使滅火系統誤動作。平時處于常開狀态,萬一驅動氣體瓶組中存在微小的洩漏,洩漏氣體從低洩高封閥出口洩放,驅動氣體管路中的壓力将不會持續升高而使驅動氣體瓶組動作;當驅動氣體瓶組啓動後,驅動氣體管路内壓力驟然升高,壓力到達關閉壓力将使得此閥關閉,氣體不能從此閥洩放出去,以确保驅動氣體可靠開啓系統中的有關閥門。
注意:低洩高封閥必須垂直地面向上安裝。
4.3.11.2 使用維護說明
低洩高封閥應定期維護檢查,無異常現象方可繼續使用。
4.3.12 噴嘴

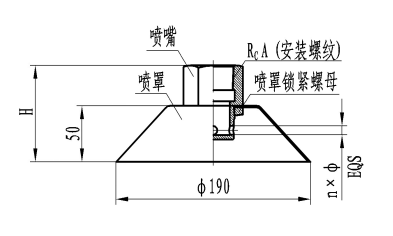

圖十八
主要性能參數
序号 | 噴嘴 代号 | 型号規格 | n×φ | 安裝螺紋A | H(mm) | 等效單孔面積 (mm2) |
1 | 6 | HPT6/15 | 2×φ3.4 | 1/2 | 77 | 17.81 |
2 | 7 | HPT7/15 | 3×φ3.2 | 24.26 |
3 | 8 | HPT8/15 | 4×φ3.2 | 31.68 |
4 | 9 | HPT9/15 | 4×φ3.6 | 40.06 |
5 | 10 | HPT10/15 | 4×φ4.0 | 49.48 |
6 | 11 | HPT11/15 | 4×φ4.4 | 59.87 |
7 | 12 | HPT12/15 | 4×φ4.8 | 71.29 |
8 | 13 | HPT13/15 | 4×φ5.2 | 83.61 |
9 | 14 | HPT14/20 | 4×φ5.5 | 3/4 | 78 | 96.97 |
10 | 15 | HPT15/20 | 4×φ6.0 | 111.29 |
11 | 16 | HPT16/20 | 4×φ6.4 | 126.71 |
12 | 18 | HPT18/20 | 4×φ7.1 | 160.32 |
13 | 20 | HPT20/20 | 4×φ7.9 | 197.94 |
14 | 22 | HPT22/20 | 4×φ8.7 | 239.48 |
15 | 22 | HPT22/25 | 4×φ8.7 | 1 | 81 | 239.48 |
16 | 24 | HPT24/25 | 4×φ9.5 | 285.03 |
17 | 25 | HPT25/25 | 4×φ9.9 | 309.11 |
18 | 20 | HPT20/32 | 4×φ7.9 | 1 | 86 | 197.94 |
19 | 32 | HPT32/32 | 4×φ12.7 | 506.45 |
4.3.12.1 用途
噴嘴安裝于管網末端,其用途是按設計要求将滅火劑噴灑到防護區。噴嘴各型号規格是否帶噴罩應根據工程設計确定。
4.3.12.2 使用維護說明
工程配置設計中,噴嘴型号規格、數量及其布置應使在防護區内的所有部位都達到設計濃度,使噴放不引起易燃液體飛濺。噴嘴宜貼近防護區天花闆或頂闆安裝,設置在有粉塵、噴漆作業等防護區的噴嘴,應增設不影響噴射效果的防塵罩。
安裝後,應定期維護檢查,如噴孔無堵塞等異常情況,方可繼續使用。
警告用語:噴嘴的最大安裝高度爲6.5m,最小安全使用高度爲0.3m,發生火警時,人員應立即撤離防護區,以免噴出的高壓氣體造成人身傷害。
4.3.13 高壓金屬連接軟管
圖十九
主要性能參數
型号規格 | 公稱通徑 | 公稱工作壓力(MPa) | 水壓強度試驗壓力(MPa) | 氣密性試驗壓力(MPa) |
HRG15/17.2 | 15 | 17.2 | 25.8 | 17.2 |
4.3.13.1 用途
高壓金屬連接軟管用于聯接滅火劑瓶組容器閥與集流管,起轉向連接、輸送滅火劑及減少氣體釋放時引起的振動等作用。
4.3.13.2 使用維護說明
高壓金屬連接軟管應定期維護檢查,每年應做氣密性壓力試驗,試驗壓力17.2MPa,穩壓5min無洩漏,無局部凸起及其他異常現象,方可繼續使用。
4.3.14 連接管
主要性能參數
型号規格 | 公稱通徑 | 公稱工作壓力(MPa) | 水壓強度試驗壓力(MPa) | 氣密性試驗壓力(MPa) |
HRG4/6.6 | 4 | 6.6 | 9.9 | 6.6 |
4.3.14.1 用途
該連接管用于滅火劑瓶組容器閥上先導閥之間的連接,起轉向連接、輸送驅動氣體及減少氣體釋放時引起的振動等作用。
4.3.14.2 使用維護說明
連接管應定期維護檢查,每年應做氣密性壓力試驗,試驗壓力6.6MPa,穩壓5min無洩漏,無局部凸起及其他異常現象,方可繼續使用。

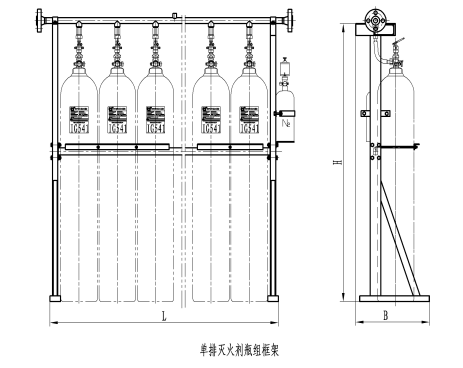

4.3.15 滅火劑瓶組框架
圖二十一
主要性能參數
名稱 | 型号 | 貯瓶公稱容(L) | L(mm) | H(mm) | B(mm) |
單排滅火劑瓶組框架 | HK80/D1 | 80 | 444 | 1950 | 561 |
HK80/D2 | 736 |
HK80/D3 | 1028 |
HK80/D4 | 1320 |
HK80/D5 | 1612 |
HK80/D6 | 1904 |
HK80/D7 | 2196 |
HK80/D8 | 2488 |
HK90/D1 | 90 | 488 | 1710 | 561 |
HK90/D2 | 828 |
HK90/D3 | 1168 |
HK90/D4 | 1508 |
HK90/D5 | 1848 |
HK90/D6 | 2188 |
HK90/D7 | 2528 |
HK90/D8 | 2868 |
雙排滅火劑瓶組框架 | HK80/S1 | 80 | 444 | 1950 | 823 |
HK80/S2 | 736 |
HK80/S3 | 1028 |
HK80/S4 | 1320 |
HK80/S5 | 1612 |
HK80/S6 | 1904 |
HK80/S7 | 2196 |
HK80/S8 | 2488 |
HK90/S1 | 90 | 488 | 1710 | 823 |
HK90/S2 | 828 |
HK90/S3 | 1168 |
HK90/S4 | 1508 |
HK90/S5 | 1848 |
HK90/S6 | 2188 |
HK90/S7 | 2528 |
HK90/S8 | 2868 |
注: 單元獨立系統的驅動氣體瓶組固定在滅火劑瓶組框架的任一側,組合分配系統需要配置驅動氣體瓶組框架。
4.3.15.1型号編制
4.3.15.2 用途
本框架用來固定滅火劑瓶組和集流管,根據用戶要求可任意組合。
4.3.15.3 安裝說明
框架安裝時,必須打地腳螺栓,各連接部件安裝牢固防止震動和移位。

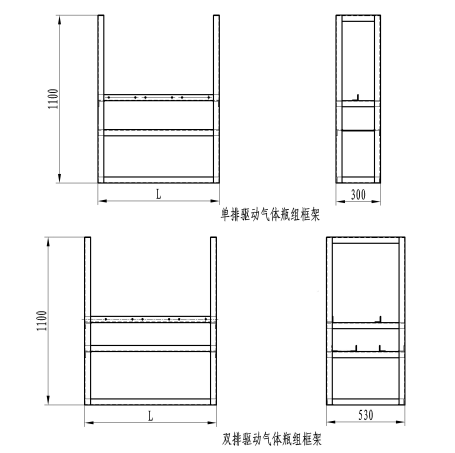

4.3.16 驅動氣體瓶組框架
圖二十二
主要參數
名稱 | 型号 | 名稱 | 型号 |
單排驅動氣體瓶組框架 | HKQ4/D2 | 雙排驅動氣體瓶組框架 | HKQ4/S2 |
HKQ4/D3 | HKQ4/S3 |
HKQ4/D4 | HKQ4/S4 |
HKQ4/D5 | HKQ4/S5 |
HKQ4/D6 | HKQ4/S6 |
HKQ4/D7 | HKQ4/S7 |
HKQ4/D8 | HKQ4/S8 |
注:驅動氣體瓶組框架長度L根據工程采用選擇閥的多少和大小進行确定,具體以實物爲準。雙排驅動氣體瓶組框架是用于主備滅火系統。

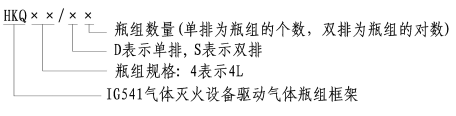

4.3.16.1 型号編制
4.3.16.2 用途
本框架用來固定驅動氣體瓶組和分配管,根據用戶要求可任意組合。
4.3.16.3 安裝說明
框架安裝時,必須打地腳螺栓,各連接部件安裝牢固防止震動和移位。
4.3.17 管道連接件
管路連接件材料爲20鋼,内外表面鍍鋅,水壓強度試驗壓力爲25.8MPa。我公司可爲用戶提供系列管道連接件。
5檢查和保養
設備一旦驗收合格投入使用,用戶應建立完善的維護管理制度,對設備進行定期檢查、維護、保養,使設備保持良好的工作狀态,在發生火災時能迅速投入使用。
5.1 常規檢查
由用戶經過專業培訓的專職人員進行常規檢查。常規檢查每周進行一次,檢查的主要内容:
(1)儲瓶間的清潔狀況,不允許堆放其他雜物,影響設備的操作,冬季和夏季應檢查室内溫度是否在0℃~50℃之間。
(2)檢查驅動氣體瓶組壓力,壓力表指針是否在綠區的正常工作區間内,否則請與我公司聯系。
(3)檢查滅火劑瓶組的壓力,壓力表指針是否在綠區的正常工作區間内,否則請與我公司聯系。
(4)檢查各種閥門是否完好無損。
(5)檢查管道有無松脫、碰撞和嚴重腐蝕。
(6)檢查防護區内通道是否暢通,有無變化(有新的開口、結構有無變化等),火災探測器、噴頭的清潔狀況。
5.2 定期檢查和保養
按規定進行定期檢查和維護,每次檢查應做好記錄以備查。具體應按現行GB 50263《氣體滅火系統施工及驗收規範》及本産品使用說明書進行。
5.3 設備滅火啓用後的恢複。
設備啓動釋放滅火劑後,應立即通知我公司對設備進行全面檢修和恢複。将下列各部分恢複到原位置,使其工作正常,方可繼續使用。
(1) 信号反饋裝置複位;
(2) 驅動氣體瓶組容器閥更換新膜片;
(3) 重新充裝驅動氣體;
(4) 選擇閥複位;
(5) 單向閥複位;
(6) 重新充裝滅火劑;
(7) 檢查各管路連接處,保證連接的牢固和密封性能。
6注意事項
6.1 本滅火設備安裝場所應符合下列要求:
(1)環境溫度爲:0℃~50℃,并保持幹燥和通風良好。
(2)空氣中不應含有易爆、導電塵埃及腐蝕部件的有害物質,否則應加以保護,且不得受到震動和沖擊。
(3)瓶站應設在人員接近出入方便,且不易引起火災的房間。
(4)瓶組框架必須用地腳螺栓緊固。
6.2本滅火設備的安裝和運行使用應由經過專業培訓的人員負責。
6.3本設備的安裝、調試應由消防專業公司進行,非專業人員嚴禁亂摸亂動本設備,以免發生意外。
6.4本滅火設備在安裝過程中和交付使用前嚴禁将驅動氣體瓶組容器閥出口與驅動氣體管路進行聯接,也應嚴禁拔出電磁型驅動裝置上的保險銷。
6.5滅火設備噴射滅火劑前,所有工作人員必須在延時期内撤離現場,滅火完畢後,必須首先啓動風機,将廢氣排出後,工作人員才能進入現場。
6.6儲瓶應避免接近熱源。運輸過程中,應輕裝輕卸,防止碰撞、卧置、倒置。
6.7更換新的膜片與安全片,必須由廠方供應與原來膜片的材料型号、形狀大小厚薄相同,試驗合格的成品,方能裝入閥内,不得随意用未經試驗的膜片代用。
6.8對于設計中設置備用滅火劑瓶組的滅火設備,平時主滅火劑瓶組驅動氣體管路上的閘閥應保持開啓狀态,備用瓶組驅動氣體管路上的閘閥應保持關閉狀态。當滅火設備啓動後進行恢複時,應先關閉主滅火劑瓶組的驅動氣體管路上的閘閥,擰松該閘閥遠離滅火劑瓶組一端的六角螺母,将驅動氣體管路裏的剩餘驅動氣體排盡,再擰緊該六角螺母,打開備用滅火劑瓶組驅動氣體管路上的閘閥,并使其保持開啓狀态。
設備安全使用警示:滅火劑瓶組内的貯存壓力爲15MPa,設備動作時噴嘴會噴放出高壓氣體,可能對噴嘴附近人員或物體造成損害。
7售後服務
當産品有異常或疑難時,請與我公司取得聯系,我們将以最快的速度爲您服務。
