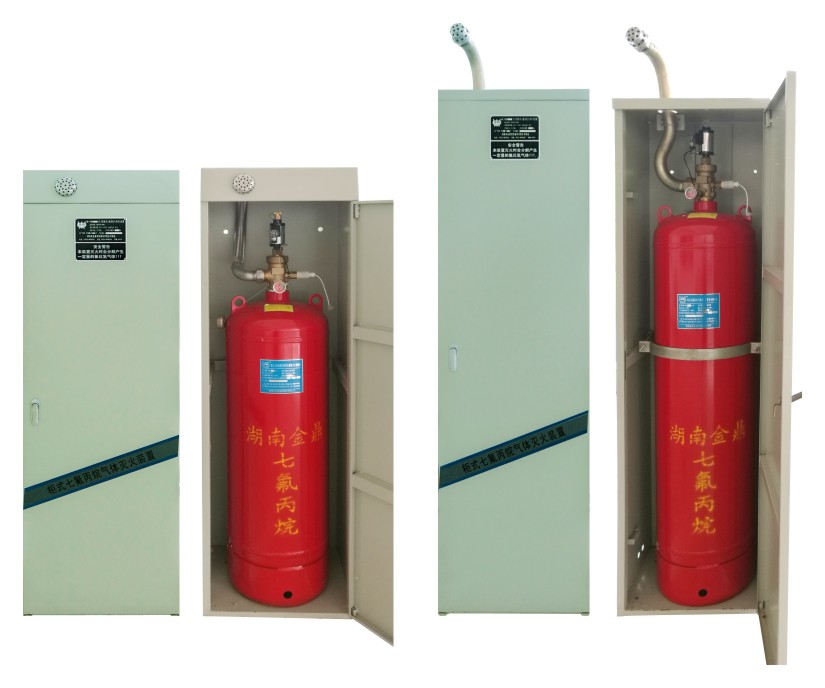

櫃式七氟丙烷氣體滅火裝置，适用于單元獨立式的全淹沒滅火，由一套或者幾套滅火裝置保護一個防護區，安裝靈活方便。本裝置一般與火災自動報警滅火控制系統聯動，實現對防護區的保護。
本公司生産的櫃式七氟丙烷氣體滅火裝置型号規格齊全，性能優越，外形美觀，工作準确可靠，操作維修方便等特點。
産品規格：GQQ40/2.5 GQQ70/2.5 GQQ90/2.5 GQQ120/2.5 GQQ150/2.5 GQQ180/2.5
産品應用手冊
櫃式七氟丙烷氣體滅火裝置
櫃式七氟丙烷氣體滅火裝置（以下簡稱滅火裝置）與火災探測報警系統組成聯動實現對防護區自動探測、報警、滅火保護功能。
1.1 組成
滅火裝置分兩種結構形式：雙瓶組櫃式七氟丙烷氣體滅火裝置和單瓶組櫃式七氟丙烷氣體滅火裝置。
1.火災自動報警氣體滅火控制器2. 滅火劑瓶組容器 3. 櫃體 4.信号反饋裝置
5.容器閥 6.先導閥 7. 滅火劑輸送管 8. 噴嘴 9.氣管部件 10.電磁型驅動裝置
11. 火災探測器 12. 電氣控制線路 13. 聲光報警器 14. 放氣指示燈
15. 手動控制盒

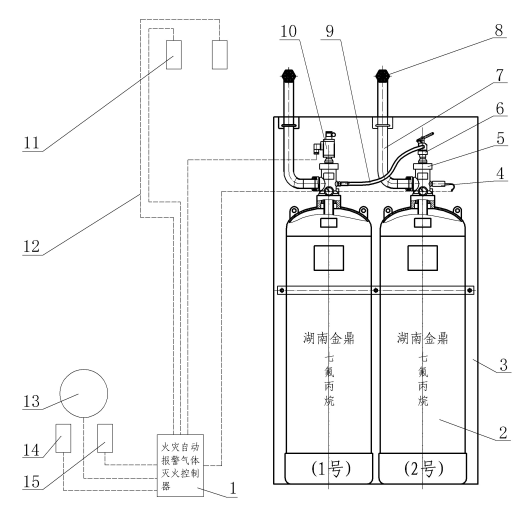

雙瓶組櫃式七氟丙烷氣體滅火裝置結構示意圖

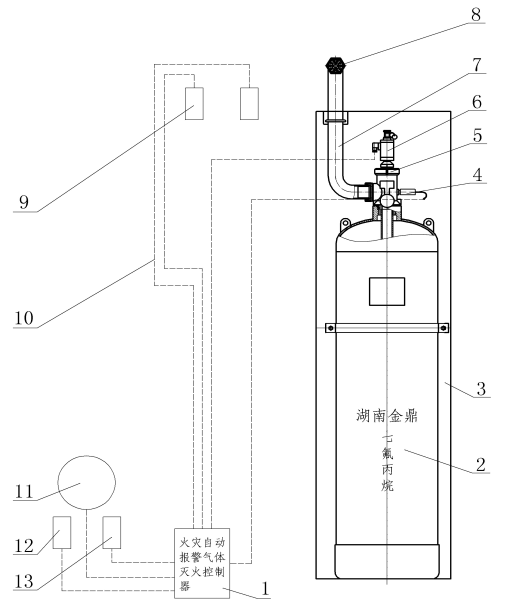

1.火災自動報警氣體滅火控制器 2. 滅火劑瓶組容器 3. 櫃體
4. 信号反饋裝置 5. 容器閥 6.電磁型驅動裝置
7. 滅火劑輸送管 8. 噴嘴 9. 火災探測器
10. 電氣控制線路 11. 聲光報警器 12. 噴放指示燈
13. 手動控制盒
1.2 适用範圍
1.2.1 滅火裝置可以撲救下列火災：
（1）電氣火災；
（2）固體表面火災；
（3）液體火災；
（4） 滅火前能切斷氣源的氣體火災。
1.2.2 滅火裝置不适用來撲救以下火災：
（1）硝化纖維，硝酸鈉等氧化劑或含氧化劑的化學制品火災；
（2）锂、鈉、鉀、鎂、钛、锆、鈾、钚等活潑金屬火災；
（3）氫化鉀、氫化鈉等金屬氫化物火災；
（4）過氧化氫、聯胺等能自行分解的化學物質火災。
1.2.3 滅火裝置廣泛适用下列場所：
（1）貴重珍寶存放地和資料、檔案及軟硬件貯存中心等場所；
（2）使用水噴淋系統會造成水損的設施；
（3）滅火劑噴放後的殘留物消除困難的區域；
（4）人員經常工作的區域，如電腦房、通訊控制中心。
1.3 主要性能參數
工作溫度範圍（℃） | 0~+50 |
滅火劑瓶組貯存壓力（MPa） | 2.5 |
滅火劑瓶組容積（L） | 70、90、150、180 |
最大工作壓力（50℃時，MPa） | 4.2 |
最小工作壓力（0℃時，MPa） | 2.0 |
最大噴射時間（S） | 10 |
啓動電源 | DC24V，1.6A |
啓動方式 | 自動；電氣手動 |
1.4 工作流程圖
1.5 啓動方式
滅火裝置的啓動方式有兩種：自動啓動、電氣手動啓動操作。
n 自動啓動
将火災報警控制器上的控制方式選擇鍵撥到“自動”位置時，滅火裝置處于自動控制狀态。當防護區發生火情，火災探測器發出聲、光報警信号，同時發出聯動指令，關閉連鎖裝置，經過一定延時時間（0~30秒可調，此期間防護區人員必須全部撤離），控制器向滅火裝置發出滅火指令，電磁型驅動裝置動作打開滅火劑瓶組容器閥（雙瓶組滅火裝置打開圖一中1号滅火劑瓶組容器閥，再使圖一中2号滅火劑瓶組上先導閥動作，開啓2号容器閥），釋放滅火劑，實施滅火。
n 電氣手動啓動
将火災報警控制器上的控制方式選擇鍵撥到“手動”位置時，滅火裝置處于電氣手動控制狀态。當防護區發生火情，可按下手動控制盒或控制器上啓動按鈕即可使火災報警控制器發出滅火指令，按規定程序啓動滅火裝置釋放滅火劑，實施滅火。在自動啓動狀态，電氣手動啓動優先。
n 緊急停止
在上述兩種啓動方式下，滅火裝置在啓動延時期間内發現異常情況，仍可終止滅火裝置的啓動。 按下手動控制盒或火災報警控制器上的緊急停止，即可阻止控制器向滅火裝置發出滅火指令，從而終止滅火裝置的啓動。
2 滅火裝置及主要零部件
探測、報警、控制及聯動設備請參考相關設備廠家的使用說明書，本章詳細介紹“金鼎”滅火裝置。
滅火裝置由：滅火劑瓶組容器（主、從動滅火劑瓶組，即圖一中1、2号瓶組）、櫃體、信号反饋裝置、電磁型驅動裝置、滅火劑輸送管、噴嘴、火災探測器、聲光報警器、噴放指示燈、手動控制器、先導閥（适用于雙瓶組櫃式）、氣管部件（适用于雙瓶組櫃式）等。
2.1 型号編制
GQ Q × /
貯存壓力（MPa）
滅火劑瓶組個數，單個不表示
滅火劑瓶組容積（L）
充裝滅火劑類别：七氟丙烷
櫃式氣體滅火裝置
如：GQQ70×2/2.5表示貯存壓力2.5MPa，滅火劑瓶組70L，滅火劑瓶組個數2隻的櫃式七氟丙烷氣體滅火裝置。
2.2 主要零部件

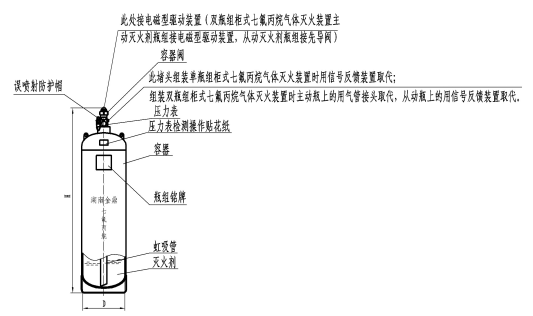

2.2.1 滅火劑瓶組
圖三
主要性能
型号規格 | QMP70/2.5 | QMP90/2.5 | QMP150/2.5 | QMP180/2.5 |
工作溫度範圍（℃） | 0~+50 |
容器公稱容積（L） | 70 | 90 | 150 | 180 |
容器公稱工作壓力(MPa) | 4.2 |
瓶組内徑 | φ350 | φ400 |
瓶組高度H（mm） | 1092 | 1302 | 1613 | 1833 |
容器閥型号規格 | QRF32/4.2 | QRF50/4.2 |
貯存壓力（MPa） | 2.5 |
最大工作壓力（MPa） | 4.2 |
最大充裝密度（kg/m3） | 1000 |
滅火劑 | 七氟丙烷 |
容器安全洩放裝置的動作壓力（MPa） | 5.9±0.295 |
■ 組成：滅火劑瓶組由容器閥、容器、滅火劑、虹吸管組成。
■ 用途：滅火劑瓶組平時用來儲存七氟丙烷滅火劑，一旦發生火災，靠電磁型驅動裝置或先導閥開啓容器閥，釋放滅火劑。瓶組具備超壓保護、誤噴射防護和壓力顯示功能。
警告用語：裝置應設置在陰涼幹燥處，防止曝曬和雨淋， 防止碰撞，非專業充裝單位嚴禁充裝，非專業人員嚴禁動用閥門。
2.2.1.1 滅火劑
七氟丙烷的質量應符合GB 18614-2012《七氟丙烷（HFC227ea）滅火劑》的要求。
七氟丙烷（FM200）滅火劑物理性能
化學分子式 | CF3CHFCF3 |
分子量 | 170 |
标準大氣壓下的沸點（℃） | -16.4 |
凝固點（℃） | -131 |
臨界溫度（℃） | 101.7 |
臨界壓力（KPa） | 2912 |
臨界體積（CC/mole） | 274 |
臨界密度（Kg/m³） | 621 |
20℃時蒸汽壓（Bar abs） | 3.91 |
20℃時液體密度（Kg/m³） | 1407 |
20℃時飽和蒸汽密度（Kg/m³） | 31.173 |
20℃，标準大氣壓時過壓蒸汽的比容（m³/kg） | 0.1373 |
酸度%(m/m) | ≤1×10－4 |
蒸發殘留物%(m/m) | ≤0.01 |
懸浮物或沉澱物 | 無混濁或沉澱物 |

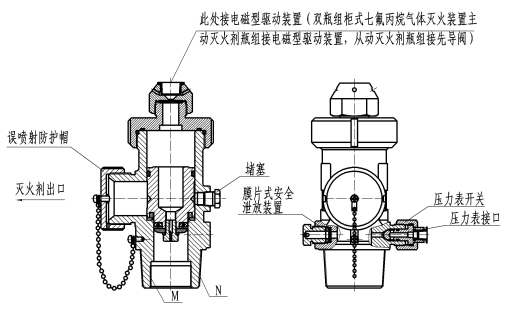

2.2.1.2 容器閥
圖四
主要性能參數
型号規格 | 公稱工作壓力（MPa） | 水壓強度壓力（MPa） | 氣密性試驗壓力（MPa） | 公稱通徑 | 安全膜片爆破壓力(MPa) | M | N | 配套容器規格（L） |
QRF32/4.2 | 4.2 | 6.3 | 4.2 | φ32 | 5.9±0.295 | RC11/4 | PZ56 | 70、90 |
QRF50/4.2 | φ50 | RC2 | M80×2-7H | 150、180 |
■ 用途:容器閥安裝在滅火劑瓶組容器上，用以密封或釋放容器内滅火劑。火災時，靠電磁型驅動裝置或先導閥頂刀動作打開，釋放滅火劑。
■ 超壓保護：當瓶組内部壓力達到設計規定壓力（5.9±0.295MPa）時，膜片式安全洩放裝置的洩放膜片将自動爆破，洩放瓶組内氣體，以達到釋放壓力的目的。
■ 誤噴射防護：誤噴射防護帽安裝在容器閥出口上，是爲了防止容器未得到可靠固定前，由于誤噴引起容器劇烈移動，避免發生安全事故和财産損失。
■ 壓力顯示：壓力表爲非持常壓壓力表，壓力表開關用于控制瓶組與壓力表的通斷。壓力表開關平時處于關閉狀态，檢測氣路斷開，壓力表不能檢測瓶組内部壓力；打開壓力表開關，檢測氣路接通，壓力表顯示瓶組内部壓力，指針在綠區爲正常，檢測後應關閉壓力表開關。
2.2.1.3 容器
圖五
主要性能參數
容積（L） | 公稱工作壓力（MPa） | 水壓強度試驗壓力（MPa） | 氣密性試驗壓力(MPa) | 容器高度 H （mm） | 容器内徑φd （mm） | D |
70 | 4.2 | 6.3 | 4.2 | 927 | φ350 | PZ56 |
90 | 1137 |
150 | 1415 | φ400 | M80×2-7H |
180 | 1635 |
2.2.2 先導閥
圖六
主要性能參數
型号規格 | 水壓強度試驗壓力（MPa） | 氣密性試驗壓力（MPa） | 手動操作力（N） |
XDF-15A | 9.9 | 7.26 | ≤150 |
■ 用途及工作原理：
先導閥安裝在從動滅火劑瓶組的容器閥上，主動滅火劑瓶組釋放滅火劑，滅火劑通過氣管部件進入先導閥，推動其頂刀下行，刺破容器閥上的密封膜片，打開容器閥，釋放從動滅火劑瓶組内的滅火劑。（警告用語：先導閥除與氣管部件相連的接口外，另一接口需用公司配的堵頭封閉，否則不能啓動從動滅火劑瓶組。）
2.2.3 電磁型驅動裝置
圖七
主要性能參數
型号規格 | 工作電壓 | 工作電流 | 驅動力 |
DQ75 | DC24V | 1.6A | 75N |
■ 用途及工作原理：電磁型驅動裝置安裝在滅火劑瓶組容器閥上（對于雙瓶組滅火裝置，電磁型驅動裝置安裝在主動滅火劑瓶組上)，與外界控制器設備連接，具有電動操作功能。一旦有啓動電流輸入，将使其電磁鐵動作，頂刀下行刺破滅火劑瓶組容器閥上的密封膜片，容器閥開啓，噴放滅火劑。
■ 防誤操作保險：①保險銷的作用是限制頂刀動作，防止各種誤操作造成滅火裝置的誤動。系統未驗收投入正常使用之前，保險銷禁止拆除。②保險夾系機械手動限制保險，在正常工作狀态時，防止人爲或機械等誤啓動滅火裝置。非人工機械操作保險夾禁止拆除。

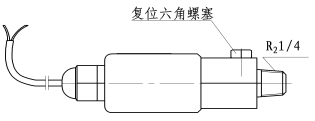

2.2.4 信号反饋裝置
圖八
主要性能參數
型号規格 | 公稱工作壓力(MPa) | 水壓強度試驗壓力(MPa) | 氣密性試驗壓力(MPa) | 微動開關觸點容量 | 動作壓力(MPa) |
HXF0.8/17.2 | 17.2 | 25.8 | 17.2 | DC24V,3A | 0.8±0.08 |
■ 用途及工作原理：信号反饋裝置用于傳遞滅火裝置噴放信号，提供的是無源開關信号。信号反饋裝置安裝在容器閥上，反饋信号線與滅火控制設備連接。該裝置内部微動開關提供一對開關觸點，平時觸點開路，當滅火劑釋放時，容器閥閥腔内壓力升高，推動其内活塞使微動開關閉合，将噴放信号反饋給火災報警控制器。
■ 當下一次重裝滅火劑之後，應當擰開信号反饋裝置上的複位六角螺塞，使其内腔中的殘剩的氣體放出，然後再擰緊複位六角螺塞，這樣達到複位作用。
2.2.5 噴嘴
圖九
主要參數
噴嘴型号規格 | D | n×φ | 滅火裝置型号規格 |
QPT40/32-G | RC11/4 | 17×φ7.7 | GQQ70×2/2.5 GQQ90×2/2.5 |
QPT49/50-G | RC2 | 26×φ7.6 | GQQ150×2/2.5 |
QPT61/50-G | RC2 | 26×φ9.5 | GQQ180／2.5 |
■ 用途：噴嘴安裝于櫃式七氟丙烷氣體滅火裝置中與滅火劑瓶組相連的滅火劑輸送管上，其用途是按設計要求将滅火劑噴灑到防護區。它主要用于撲救封閉空間内的火災，用于全淹沒滅火的防護區。
■使用維護說明：安裝後，應定期維護檢查，每年全面檢查一次，如噴孔無堵塞等異常情況，方可繼續使用。
警告用語：噴嘴不得随意拆裝更換，發生火警時，人員應立即撤離防護區，以免噴出的滅火劑造成人身傷害。
2.2.6 櫃體
主要參數
滅火裝置型号規格 | GQQ70×2/2.5 | GQQ90×2/2.5 | GQQ150×2／2.5 | GQQ180／2.5 |
櫃體長度 | 900 | 1000 | 550 |
櫃體寬度 | 465 | 520 |
櫃體高度 | 1700 | 1800 | 2050
|
3 安裝調試
火災探測、報警及控制設備安裝調試應遵循GB50166《火災自動報警系統施工及驗收規範》要求，參照廠家的使用說明書進行。
滅火裝置的安裝應遵循GB50263《氣體滅火系統施工及驗收規範》要求，結合“金鼎”櫃式七氟丙烷氣體滅火裝置特點進行。
滅火裝置的施工應由有資質的單位承擔，負責安裝調試的人員應經過專門培訓，掌握其工作原理、使用操作方法、零部件性能等知識，并有一定的實踐經驗。
3.1 施工準備
施工單位應嚴格按照設計要求進行施工安裝，在施工前，以下幾個方面的問題應得到落實。
3.1.1 技術資料準備
■ 設計施工圖、設計說明書、主要部件的使用維護說明書等是否完備；
■ 滅火裝置的合格證、檢驗報告等質量證明文件是否齊全。
3.1.2 主要零部件和材料檢查
■ 各組成零部件的外觀質量；
■ 對照銘牌，規格型号是否符合要求；
■ 檢測滅火劑瓶組壓力，壓力表指針在綠區爲正常，操作說明如下：
瓶組壓力檢測：逆時針方向緩慢旋松(0.5～1)圈壓力表開關，壓力表指針将擺動到最後停止不動，該位置讀數即爲瓶組内部實時壓力值。檢測完畢，必須順時針方向旋緊該壓力表開關，以防止壓力表長期受壓疲勞而洩漏。
■ 電磁型驅動裝置和先導閥是否動作可靠。
3.1.3 防護區和滅火裝置的檢查
■ 防護區的位置、大小、可燃物質、維護構件性能、門窗設置、開口情況是否與設計相符；
■ 滅火裝置的位置、環境溫度、承載能力是否符合設計要求。
3.2 滅火裝置安裝
3.2.1 櫃體總成安裝
■ 現場安裝時，櫃體應做到輕拿輕卸，防止碰撞、震動、倒置及傾斜。
■ 按設計要求，将櫃體放在指定的位置，用膨脹螺栓将其固定。
■ 應留有足夠的操作空間，使操作面距牆或兩操作面之間的距離不小于1m。
3.2.2 滅火劑瓶組
■ 将滅火劑瓶組放置到櫃體中，旋下容器閥上的誤噴射防護帽，依次安裝滅火劑輸送管道和噴嘴等配件，爲保證密封可在螺紋連接處加裹生料帶，再用抱箍把滅火劑瓶組固定到櫃體上。（注意：電磁型驅動程裝置暫不安裝）
■ 雙瓶組櫃機的安裝和調試與單瓶櫃機基本相同。
■ 誤噴射防護帽出廠時配裝，以避免瓶組在轉運期間各種原因導緻的誤噴放造成安全事故，因此瓶組未連接管路前或維修檢查需斷開管路時應安裝該防護帽，拆下的防護帽應注意保存和保管。
3.2.3 電磁型驅動裝置
爲确保安全，防止誤噴，電磁型驅動裝置應在系統驗收合格之後方能拔出保險銷，通電調試電磁型驅動裝置時，應從容器閥上卸下，否則将會啓動滅火劑瓶組。
3.2.4 先導閥
爲确保安全，防止誤噴，系統投入使用之前，先導閥必須帶保險銷進行安裝。
3.2.5 噴嘴
安裝時應逐個核對型号、規格及噴灑方向，嚴格按設計要求安裝。
3.3 調試
滅火裝置的調試應在與之相關的探測、報警和控制系統調試完畢後進行。
安裝調試應對所安裝的裝置及安裝質量進行檢查，檢查各保險措施避免誤操作導緻誤噴放，确保人員安全。
調試主要内容：模拟噴放試驗應按GB50263-2007《氣體滅火系統施工及驗收規範》中附錄E相關條款執行。
4 使用、維護和保養
櫃式七氟丙烷氣體滅火裝置的正确使用、維護和保養是使其在關鍵時刻發揮作用的保障。用戶應建立健全系統維護保養管理制度，并嚴格執行。使用、維護和保養人員應經過專門培訓，掌握系統及其部件工作原理、使用操作方法。
4.1 使用
滅火裝置啓動方式有二種：自動啓動、電氣手動啓動。
爲避免造成不必要的損失，在有人值守的情況下，建議采用電氣手動啓動方式。
4.1.1 自動啓動
在自動啓動模式下（參見第2章），火災探測報警系統自動對防護區進行探測和報警，不需要人爲介入即可自行啓動滅火裝置。在啓動延時過程中，如果發現異常情況（誤報警、人員沒有及時撤離），需停止啓動滅火裝置，可人爲按下防護區門口的緊急停止按鈕或滅火控制器上的緊急停止按鈕。
4.1.2 電氣手動啓動
在電氣手動啓動模式下（參見第2章），火災探測系統隻能對防護區進行探測和報警，不能自行啓動滅火裝置。需要人工按下火災報警控制器面闆上手動啓動按鈕或防護區門外手動啓動按鈕，火災報警控制器接受啓動命令按預定程序啓動滅火裝置。
4.2 維護和保養
爲了使設備保持良好的工作狀态，必須進行常規和定期檢查、保養。
4.2.1 常規檢查
常規檢查每周進行一次，檢查的主要内容如下：
■ 檢查滅火劑瓶組的壓力，壓力表指針是否在綠區的正常工作區間内，否則請速與我公司聯系；
■ 檢查各種閥門是否完好無損，是否處于正常工作狀态；
■ 檢查滅火裝置的固定是否牢固可靠；
■ 檢查滅火劑輸送管有無松脫、碰撞和嚴重腐蝕；
■ 檢查防護區内通道是否暢通，有無變化（有新的開口、結構有無變化等），火災探測器、噴嘴的清潔狀況。
4.2.2 定期檢查和保養
定期檢查和保養應由我公司或專業的消防公司來進行，每年至少檢修一次，檢查的主要内容有：
4.2.2.1 電磁型驅動裝置
■ 驅動裝置與控制設備的接線是否牢固、可靠；
■ 取下驅動裝置，檢查其是否可靠動作；
4.2.2.2 滅火劑瓶組
■ 卸下滅火劑瓶組上先導閥（适用于雙瓶組櫃式七氟丙烷氣體滅火裝置），檢查其是否能可靠動作；
■ 檢查容器是否超過使用期限，容器每5年檢查一次；
■ 檢查瓶組的壓力是否處于正常範圍；
■ 檢查安全洩放裝置有無堵塞現象。
4.2.2.3 噴嘴
■ 檢查噴嘴與滅火劑輸送管的連接是否牢固；
■ 檢查噴嘴是否暢通，有無堵塞現象。
4.2.3 滅火裝置滅火啓用後的恢複
滅火裝置啓動釋放滅火劑後，應立即通知我公司對滅火裝置進行全面檢修和恢複，主要對下列部件進行檢查複位，正确安裝（安裝調試見第3章），連接牢固可靠，方可繼續使用。保養、檢查和試驗必須做好詳細記錄以備查。
■ 信号反饋裝置複位；
■ 檢查電磁型驅動裝置是否完好，并複原；
■ 檢查先導閥是否完好，并複原；
■ 滅火劑瓶組檢測和滅火劑充裝；
■ 檢查各管路連接處，保證連接的牢固和密封。
5 安全要求
5.1 對防護區的要求
■ 防護區内應設有疏散通道和安全出口，使防護區的人員能在30s内撤離；
■ 防護區内的疏散通道和安全出口，應設置應急照明裝置和疏散燈光指示标志，防護區内
應設置火災和滅火劑釋放的聲光報警器，并在每個入口處設置光報警器（放氣指示燈）和警告牌；
■ 防護區的門應向外開啓，疏散出口的門必須能從防護區内打開；
■ 滅火後，防護區應通風換氣，當防護區内氧氣濃度低于18﹪時，人員不允許進入防護
區。
5.2 對運輸、搬運和儲存的要求
■ 瓶組屬于壓力容器，應嚴格遵守危險品運輸條例規定；
■ 運輸、搬運過程中，應輕裝輕卸，防止碰撞、倒置；
■ 瓶組應避免接近熱源，禁止太陽暴曬。
5.3 對施工、使用和維護的要求
■ 滅火劑瓶組應固定牢固，櫃體必須用地腳螺栓靠實體牆進行固定；
■ 電磁型驅動裝置上的保險銷在滅火裝置未交付使用前不得拆除，以免發生誤噴事故；
■ 滅火劑的充裝應由本公司進行。
